Pengenalan produk

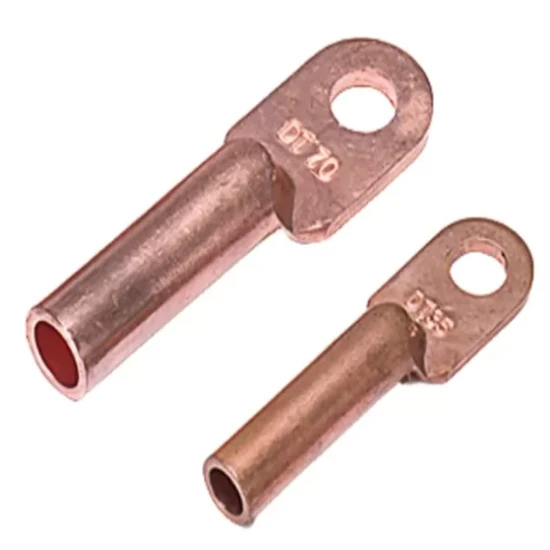

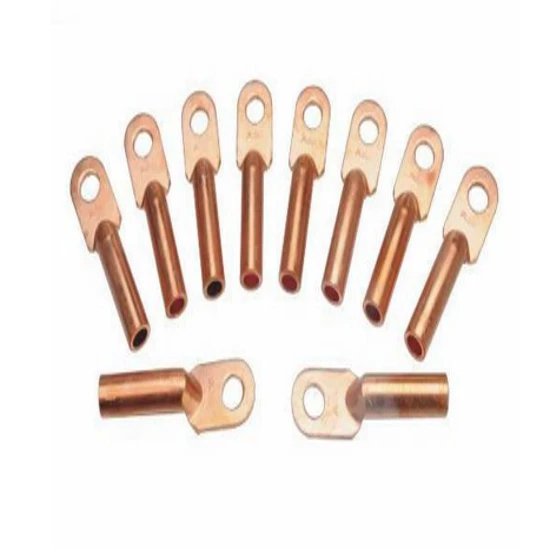

Lug Tubular Tembaga DT merupakan fitting penting untuk sambungan peralatan listrik-ke-konduktor. Diproduksi dari tembaga murni berkualitas tinggi-menggunakan proses ekstrusi dingin atau penempaan panas, tembaga ini menyediakan koneksi yang andal antara kabel/konduktor dan terminal peralatan listrik. Produk ini memiliki struktur tubular dengan barel kompresi silinder di satu ujung dan bantalan sambungan datar di ujung lainnya. Ujung datar memiliki satu atau beberapa lubang untuk sambungan baut. Lug Tubular Tembaga DT dapat dilapisi timah-atau berlapis perak-, menawarkan konduktivitas listrik, ketahanan terhadap korosi, dan kekuatan mekanis yang sangat baik. Mereka banyak digunakan untuk sambungan jalur masuk dan keluar di panel distribusi, switchgear, transformator, motor, dan peralatan listrik lainnya. Ini merupakan perlengkapan mendasar dalam{11}}sistem distribusi tegangan rendah dan instalasi listrik industri.
Spesifikasi Teknis
| Model | Dimensi utama | |||
| Φ | D | d | L | |
| DT-10 | 7 | 8 | 5.5 | 50 |
| DT-16 | 7 | 9 | 6.5 | 55 |
| DT-25 | 7 | 10 | 7.5 | 60 |
| DT-35 | 8.5 | 12 | 9.5 | 66 |
| DT-50 | 9 | 14 | 11 | 72 |
| DT-70 | 11 | 16 | 13 | 80 |
| DT-95 | 11 | 18 | 14 | 87 |
| DT-120 | 13 | 20 | 16 | 96 |
| DT-150 | 12.5 | 22 | 17 | 103 |
| DT-185 | 16.5 | 25 | 19 | 115 |
| DT-240 | 16.5 | 27 | 21 | 120 |
| DT-300 | 17 | 31 | 25 | 135 |
| DT-400 | 17 | 34 | 27 | 150 |
| DT-500 | 21 | 38 | 31 | 170 |
| DT-630 | 21 | 45 | 36 | 210 |
Fitur Produk
Fitur:
1. Lug Tubular Tembaga DT tersedia dalam ukuran yang sesuai dengan kabel mulai dari 16 mm2 hingga 300mm2. Ukuran lubang yang tersedia adalah 6mm. 8mm.10mm.12mm.16mm dan 20mm atau sesuai kebutuhan pelanggan.
2. Ini adalah tabung tembaga mulus yang menjamin kualitas yang baik.
3. Area kabel lug tembaga DT teridentifikasi dengan jelas pada lug tersebut.
4. Bahan: CU Lebih besar dari atau sama dengan 99,9%
Ruang Lingkup Aplikasi
Sambungan kabel masuk/keluar panel distribusi
Kabel switchgear dan pemutus arus
Kabel samping transformator HV/LV
Terminal kabinet starter motor
Membangun kabel kotak distribusi listrik
Kabel peralatan pembangkit energi baru
Sambungan listrik angkutan kereta api
Sambungan baut kabel-inti tembaga ke peralatan
Purna-Layanan Penjualan
Penting:Lokasi pemrosesan produk, pengemasan dan transportasi serta masalah lainnya perlu dikomunikasikan terlebih dahulu untuk menghindari dampak.
Masa Garansi:24 bulan sejak tanggal pengiriman
Penggantian Gratis:Untuk kegagalan yang disebabkan oleh cacat material atau kompresi
Masalah Kualitas:Solusi diusulkan dalam waktu 48 jam
Penambahan:Pengiriman 72 jam untuk model konvensional
Karena sifat khusus dari produk ini, pengembalian tanpa alasan dalam waktu tujuh hari tidak didukung. Untuk penukaran, biaya penanganan sebesar 15% akan dipotong; pulang-biaya pengiriman pulang pergi ditanggung oleh pembeli.
Pertanyaan Umum
Q: Apa perbedaan antara Lug Tubular Tembaga DT dan lug OT?
J: DT adalah lug kompresi berbentuk tabung yang cocok untuk konduktor multi-untai. OT adalah lug-hidung terbuka yang cocok untuk konduktor-untai tunggal atau padat. DT memiliki area kontak lebih besar dan konduktivitas lebih baik; PL lebih mudah untuk dipasang dan dapat dibuka di-situs.
T: Dapatkah lug kompresi disolder?
A: Menyolder tidak disarankan. Penyolderan merusak struktur material dan pelapisan, menyebabkan rongga dan retakan. Gunakan alat kompresi khusus untuk memastikan kualitas crimp.
T: Mengapa menggunakan kompresi heksagonal untuk-lug berbagian besar?
J: Kompresi heksagonal menghasilkan kontak enam{0}}titik antara lug dan konduktor, dengan area kontak besar dan kepadatan kompresi tinggi. Kekuatan mekanik dan kinerja kelistrikan lebih unggul daripada kompresi titik atau kompresi melingkar.
T: Apa perbedaan antara lug-berlapis timah dan-berlapis perak?
J: Pelapisan timah memiliki biaya lebih rendah dan efek anti-oksidasi yang baik, cocok untuk aplikasi umum. Pelapisan perak memiliki konduktivitas lebih tinggi dan resistansi kontak lebih rendah, cocok untuk aplikasi-arus tinggi atau-frekuensi tinggi, namun dengan biaya lebih tinggi.
T: Bagaimana jika konduktor terlepas dari lug setelah kompresi?
J: Ini menunjukkan kompresi yang tidak memadai atau ketidaksesuaian cetakan. Potong bagian yang dikompresi,-kupas ulang, dan-kompres ulang. Dilarang-penggunaan kompresi ulang atau sementara.
